Statischer Transferschalter: Wie die ultraschnellen 12-ms-Transferschalter von FFD POWER BESS und kritische Stromversorgung verändern

Ein statischer Transferschalter (STS) ist ein leistungselektronisches Gerät, das eine elektrische Last automatisch zwischen zwei unabhängigen Stromquellen – typischerweise einer Hauptversorgung und einer Backup-Quelle – umschaltet, ohne die Last spürbar zu unterbrechen. Im Gegensatz zu einem herkömmlichen mechanischen Umschalter, der für den Schaltvorgang mehrere Hundert Millisekunden bis hin zu Sekunden benötigt, verwendet ein statischer Transferschalter Halbleiterbauelemente wie SCRs (Silizium-gesteuerte Gleichrichter), IGBTs oder hybride Topologien, um die Umschaltung innerhalb eines Bruchteils eines Wechselstromzyklus abzuschließen.

In einem 50-Hz-Stromnetz dauert eine vollständige Sinuswelle 20 Millisekunden. Die neuesten Umschalter von FFD POWER schließen heute den gesamten Erkennungs- und Umschaltprozess in 12 Millisekunden oder weniger ab – schneller als ein einzelner Netzzyklus. Diese Geschwindigkeit ermöglicht es empfindlichen Verbrauchern, netzgekoppelten Wechselrichtern und Batteriespeichersystemen, Netzstörungen zu überbrücken, ohne auszufallen.

Warum die Umschaltgeschwindigkeit wichtig ist: Das 20-ms-Problem

Um zu verstehen, warum ultraschnelle Transferschalter einen bedeutenden Fortschritt darstellen, lohnt es sich, einen Blick darauf zu werfen, wie die Erkennung eines Spannungsausfalls tatsächlich funktioniert.

Herkömmliche Transferschalter basieren auf RMS-Spannungsmessungen. Dabei muss mindestens eine halbe Netzperiode (10 ms in einem 50-Hz-System) erfasst werden, um zu bestätigen, dass die Spannung tatsächlich zusammengebrochen ist und nicht nur eine kurze Kerbe, eine harmonische Verzerrung oder einen vorübergehenden Spannungseinbruch aufweist. Konservative Auslegungen warten sogar eine vollständige Netzperiode (20 ms), bevor sie reagieren. Einschließlich der eigentlichen Umschaltzeit ergeben sich bei älteren Geräten häufig Gesamtumschaltzeiten von 30 bis 50 ms.

Für viele Anwendungen ist das zu langsam:

• Batteriespeichersysteme verlieren die Netzsynchronisation und können abgeschaltet werden.
• Frequenzumrichter erkennen Unterspannung und fahren zum Schutz herunter.
• Server und IT-Lasten können Neustarts oder Datenverluste erleiden.
• Industrielle Prozessanlagen verlieren während des Betriebs die Steuerungskontrolle.

Ein 12-ms-Transferschalter löst dieses Problem durch die Kombination von Hochgeschwindigkeitserkennungsverfahren (di/dt, dv/dt und Phasenwinkelüberwachung) mit Halbleiterschaltern, die die Kommutierung innerhalb von 1 bis 4 ms abschließen. Das Ergebnis: Die Last bemerkt praktisch keine Unterbrechung.

Wie der ultraschnelle Transferschalter von FFD POWER eine Umschaltzeit von 12 ms erreicht

Die ultraschnellen Transferschalter von FFD POWER erreichen eine Umschaltung innerhalb eines Bruchteils eines Netzzyklus durch drei koordinierte Techniken:

1. Soforterkennung statt RMS
Anstatt einen vollständigen Halbwellenzyklus der Spannung abzuwarten, überwacht die schnelle Erkennungslogik die Änderungsrate von Spannung (dv/dt) und Strom (di/dt). Ein plötzlicher Netzzusammenbruch oder ein Phasensprung kann innerhalb von 1–3 ms erkannt werden – deutlich schneller als herkömmliche RMS-Verfahren reagieren würden.

2. Hochgeschwindigkeits-DSP-Sampling
Die FFD POWER Controller sampeln die Wellenform mit 10–20 kHz und vergleichen das Live-Signal kontinuierlich mit einer erwarteten Referenz. Abweichungen im Phasenwinkel, im Spitzenwert oder in der Wellenformstruktur lösen die Umschaltlogik nahezu sofort aus.

3. Vor-synchronisierte Backup-Quelle
Bei der ultraschnellen FFD POWER Lösung arbeitet das Power Conversion System (PCS) bereits im netzfolgenden Modus parallel zum Netz. Bei Netzausfall muss das PCS lediglich in den netzbildenden Modus wechseln, während der schnelle Transferschalter die Netzseite trennt. Die Energieversorgung wird nie wirklich unterbrochen – nur die Referenzquelle ändert sich.

Durch eine um 12 ms schnellere Umschaltung lässt sich der ultraschnelle Transferschalter von FFD POWER nahtlos in den PCS-VSG-Modus (VSG netzgekoppelt und VSG netzunabhängig) integrieren und ermöglicht so eine höhere Effizienz sowie eine bessere Netzstabilität, die herkömmliche STS-Lösungen übertrifft.

Statischer Transferschalter (STS) vs. Automatischer Transferschalter (ATS)

Die beiden Begriffe werden häufig verwechselt, beschreiben jedoch grundlegend unterschiedliche Geräte:

%%TABELLE-1%%

Ein statischer Transferschalter ist die richtige Wahl, wenn die Last nicht einmal einen einzigen fehlenden Wechselstromzyklus tolerieren kann. Ein ATS ist geeignet, wenn Unterbrechungen von mehreren Sekunden akzeptabel sind, beispielsweise beim Start eines Notstromaggregats in Wohn- oder Gewerbeanwendungen.

Einsatzbereiche ultraschneller Transferschalter

Batterie-Energiespeichersysteme (BESS)

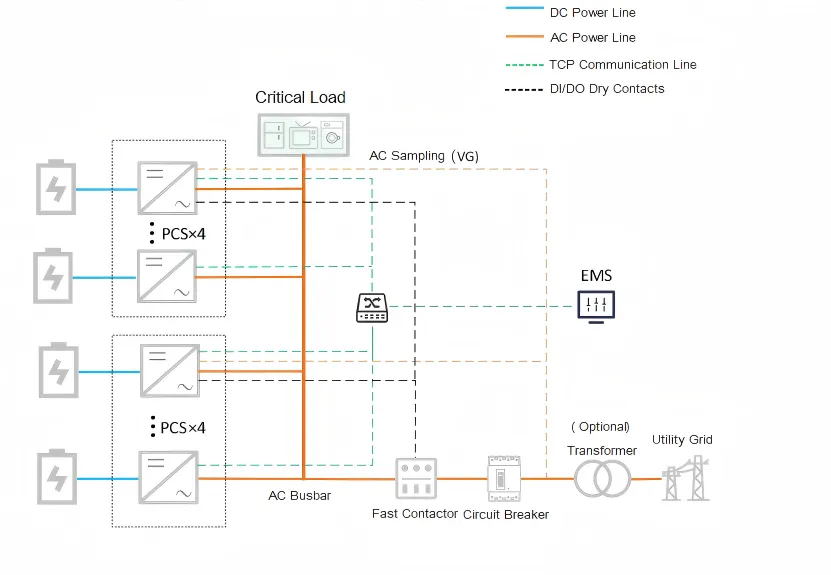

Moderne netzgekoppelte BESS-Anlagen erfordern einen nahtlosen Übergang zwischen Netzbetrieb und Inselbetrieb. Ein FFD POWER Transferschalter mit 12 ms Schnellumschaltung hält das PCS synchronisiert und verhindert unerwünschte Auslösungen bei Netzstörungen. Die Dimensionierung erfolgt typischerweise nach der Anzahl der angeschlossenen PCS-Einheiten – beispielsweise kann ein 1300A-Schalter bis zu 8 × 125 kW PCS-Module unterstützen, während ein 4000A-Schalter bis zu 24 Module parallel verarbeiten kann.

Mikronetze und Hybridstromsysteme
Mikronetz-Controller sind auf schnelle Transferschalter angewiesen, um die Stabilität beim Wechsel zwischen Netz- und Inselbetrieb zu gewährleisten. Solar-Speicher-Systeme, Diesel-Batterie-Hybridsysteme und abgelegene Industrieanlagen nutzen statische Transferschalter zur Sicherstellung der Spannungsqualität.

Rechenzentren und kritische IT-Lasten
Tier-III- und Tier-IV-Rechenzentren verwenden STS-Technologie auf PDU-Ebene, um dual versorgte Geräte vor Fehlern der vorgelagerten Stromquelle zu schützen. Obwohl viele Rechenzentren mit 400–480 V arbeiten, sind die Funktionsprinzipien identisch mit denen von BESS-Anwendungen.

Industrielle Prozesslasten
Halbleiterfabriken, Pharmaproduktion und kontinuierliche Industrieprozesse können keine Produktionsverluste durch selbst kurze Stromunterbrechungen tolerieren. Schnelle Transferschalter auf der Sammelschienen-Ebene bieten Schutz, ohne die Kosten eines vollständigen USV-Systems zu verursachen.

“Der ultraschnelle statische Transferschalter von FFD POWER ist darauf ausgelegt, nahtlose Übergänge zwischen netzgekoppeltem und Inselbetrieb zu gewährleisten. Dadurch können Batteriespeichersysteme (BESS) und kritische Lasten eine stabile Stromversorgung aufrechterhalten, mit Umschaltzeiten von nur bis zu 12 ms – selbst bei Netzstörungen oder Ausfällen.”

Ang Li , CEO in FFD POWER

Wichtige Spezifikationen zum Vergleich

Wichtige Spezifikationen bei der Auswahl eines ultraschnellen Transferschalters

Bei der Bewertung eines ultraschnellen Transferschalters für ein Projekt sind folgende Spezifikationen besonders entscheidend:

1. Nennstrom und Spannungsbereich
FFD POWER ultraschnelle Schalter decken typischerweise 400A bis 4000A sowie 400VAC bis 1140VAC ab und eignen sich damit sowohl für kleinere kommerzielle BESS-Systeme als auch für netzmaßstäbliche Speicherlösungen.

2. Klar definierte Umschaltzeit
Es sollte genau unterschieden werden, ob sich die Angabe auf reine Erkennung, reine Umschaltung oder die Gesamtzeit bezieht. Für eine valide Bewertung sollten idealerweise reale Störfall-Wellenformdaten angefordert werden.

3. Polzahl
3-polige (3P, 3-Leiter) und 4-polige (4P, 4-Leiter) Systeme werden je nach Netzstruktur eingesetzt und beeinflussen Erdung und Neutralleiterführung.

4. Wirkungsgrad im stationären Betrieb
Reine Halbleiterlösungen erreichen typischerweise 99,5–99,8 %. Hybridsysteme mit mechanischem Bypass können bis zu 99,95–99,97 % erreichen.

5. Lebensdauer
Halbleiterbasierte Systeme ermöglichen hunderttausende bis Millionen Schaltvorgänge, während hybride Systeme mit mechanischen Komponenten meist niedriger bewertet werden.

6. Steuerschnittstelle
Einfache digitale I/O-Schnittstellen (DIO) ermöglichen eine unkomplizierte Integration in SCADA- und Energiemanagementsysteme (EMS).

7. Umweltbedingungen
Betriebstemperaturbereich, IP-Schutzklasse sowie Leistungsreduzierung in großen Höhen sind entscheidend für die Einsatzfähigkeit am Standort.

Fazit: Den richtigen Transferschalter für Ihr Projekt auswählen

Die Auswahl des richtigen statischen Transferschalters hängt von drei zentralen Fragen ab: Wie schnell muss Ihre Last umschalten, welcher Nennstrom- und Spannungsbereich wird benötigt und welches Maß an Redundanz erfordert Ihr Standort? Für BESS- und Mikronetzprojekte ist ein modularer, ultraschneller Transferschalter, der nach Anzahl der PCS-Einheiten ausgelegt ist, in der Regel die kosteneffizienteste Lösung. Bei Rechenzentren und industriellen Anwendungen liegt der Fokus stärker auf Redundanzkonzepten und der Integration in bestehende USV-Infrastrukturen.

FFD POWER erweitert seine schlüsselfertigen All-in-One-BESS-Lösungen um einen integrierten ultraschnellen 12-ms-Transferschalter. Durch die nahtlose Übergangssteuerung zwischen Netz- und Inselbetrieb innerhalb eines kompakten Gesamtdesigns entfällt die Notwendigkeit externer STS-Systeme oder großer Mikronetz-Schaltanlagen. Dies ermöglicht eine schlankere und gleichzeitig robustere Systemarchitektur für Projekte, bei denen keine komplexe Integration erforderlich ist, aber höchste Geschwindigkeit und Zuverlässigkeit entscheidend sind.
