Nickel-Zink-Batterien: Ein vollständiger Leitfaden für die Industrie

Die Batterietechnologie entwickelt sich rasant, und eine Chemie, die zunehmend an Bedeutung gewinnt, ist Nickel-Zink (NiZn). Während Lithium-Ionen-Batterien die Schlagzeilen dominieren, bietet Nickel-Zink eine einzigartige Kombination aus Sicherheit, Leistungsdichte und Nachhaltigkeit, die es besonders attraktiv für Anwendungen macht, bei denen Zuverlässigkeit und Brandschutz unverzichtbar sind.

Dieser Artikel erklärt, was eine Nickel-Zink-Batterie ist, wie sie funktioniert, wie sie sich im Vergleich zu anderen gängigen Batterietechnologien verhält und in welchen Bereichen diese Technologie heute den größten Einfluss hat.

Was ist eine Nickel-Zink-Batterie?

Eine Nickel-Zink-Batterie ist eine wiederaufladbare elektrochemische Zelle, die eine Nickeloxyhydroxid-Kathode (positive Elektrode) und eine Zink-Anode (negative Elektrode) verwendet. Der Elektrolyt ist eine wässrige alkalische Lösung, typischerweise Kaliumhydroxid (KOH). Dadurch unterscheidet sich NiZn grundlegend von Lithium-Ionen-Batterien, die auf organischen, brennbaren Elektrolyten basieren.

Die Chemie reicht bis in die frühen 1900er Jahre zurück, als Thomas Edison Nickel-Zink als wiederaufladbare Energiequelle erforschte. Frühe Designs litten unter einer begrenzten Zyklenlebensdauer aufgrund von Zink-Dendritenbildung und Formveränderungen der Elektroden. Moderne Fortschritte im Zelldesign, proprietäre Elektrolytformulierungen und polymere Separatoren haben diese historischen Einschränkungen jedoch weitgehend überwunden, wodurch NiZn für anspruchsvolle industrielle Anwendungen geeignet ist.

Wichtige Eigenschaften auf einen Blick:

• Nennspannung: 1,6 V pro Zelle (Consumer-Größen) oder 13 V DC pro 8-Zellen-Monoblock-Modul (Industriegrößen)
• Elektrolyt: Gebundener, wässriger KOH (alkalisch, keine Säure)
• Risiko eines thermischen Durchgehens: Minimal — NiZn-Zellen, getestet nach UL 9540A, zeigten in fünf Testarten kein thermisches Durchgehen
• Gewichtsvorteil: Etwa 50 % leichter als vergleichbare Blei-Säure-Batterien
• Recyclingfähigkeit: Nickel und Zink sind reichlich vorhanden, ungiftig und gut recycelbar — kein Quecksilber, Blei oder Cadmium

Wie funktioniert eine Nickel-Zink-Batterie?

Während der Entladung wird die Zink-Anode oxidiert und setzt Elektronen frei, die durch den externen Stromkreis fließen, um eine Last zu versorgen. An der Nickeloxyhydroxid-Kathode werden Nickelionen reduziert. Der alkalische Elektrolyt (in Wasser gelöstes KOH) transportiert Hydroxidionen zwischen den Elektroden und schließt so den elektrochemischen Kreislauf.

Während des Ladevorgangs kehrt sich dieser Prozess um. Zink wird wieder auf der Anode abgeschieden und die Nickel-Kathode wird reoxidiert. Moderne NiZn-Zellen verwenden ein Konstantstrom-/Konstantspannungs-Ladeprofil (CC/CV). Bei industriellen Monoblock-Modulen liegen die Ladeströme zwischen 20 A und 160 A, mit vollständigen Ladezeiten von 2 bis 5 Stunden, abhängig vom angelegten Strom.

Ein entscheidender Vorteil dieser Chemie ist, dass der Elektrolyt wasserbasiert und nicht brennbar ist. Im Gegensatz zu den in Lithium-Ionen-Zellen verwendeten organischen Lösungsmitteln entzündet sich KOH nicht. Dies ist der grundlegende Grund, warum Nickel-Zink-Batterien kein thermisches Durchgehen erleben — eine unkontrollierbare Kettenreaktion der Überhitzung, die in Lithium-Ionen-Systemen Brände und Explosionen verursachen kann.

Nickel-Zink im Vergleich zu anderen Batterietechnologien

Das Verständnis, wie NiZn im Vergleich zu dominierenden Batterietechnologien abschneidet, hilft zu klären, wo es im Markt positioniert ist.

NiZn vs. Blei-Säure (VRLA)
Blei-Säure-Batterien, insbesondere ventilgeregelte Blei-Säure-Batterien (VRLA), sind seit Jahrzehnten die Standardlösung für unterbrechungsfreie Stromversorgungen (USV). Sie sind in der Anschaffung günstig und gut etabliert. Allerdings sind sie schwer, erfordern vierteljährliche Wartungstests, sulfatisieren mit der Zeit und müssen in der Regel alle 3 bis 5 Jahre ersetzt werden.

Nickel-Zink-Batterien bieten etwa die doppelte Leistungsdichte bei ungefähr halbem Gewicht im Vergleich zu Blei-Säure. Sie sulfatisieren nicht, haben einen breiteren Betriebstemperaturbereich und können eine Lebensdauer von über 15 Jahren erreichen. Obwohl die Anfangsinvestition höher ist, können die Gesamtbetriebskosten (TCO) über die Lebensdauer des Systems um bis zu 28 % niedriger sein – dank reduziertem Wartungsaufwand, weniger Austauschzyklen und geringerem Kühlbedarf.

NiZn vs. Lithium-Ionen
Lithium-Ionen-Batterien haben in USV-Anwendungen in Rechenzentren erheblich an Marktanteil gewonnen, da sie kompakter sind und eine längere Lebensdauer als Blei-Säure bieten. Allerdings bergen sie das Risiko eines thermischen Durchgehens. Wenn Lithium-Ionen-Zellen versagen, können sie Sauerstoff freisetzen, Temperaturen von über 800 °C erreichen und Brände von Zelle zu Zelle weiterleiten. Dies erfordert spezielle Brandschutzsysteme, strenge Bauvorschriften (NFPA 855, IFC 2018) sowie Sicherheitsabstände zwischen Batterieschränken.

Nickel-Zink eliminiert dieses Risiko vollständig. Die NiZn-Batterien von FFD POWER wurden auf Zellebene gemäß der UL 9540A-Testmethode geprüft und zeigten in keinem der fünf destruktiven Tests ein thermisches Durchgehen. Der wässrige Elektrolyt ist nicht brennbar. Für Anwendungen, bei denen Sicherheit oberste Priorität hat, ist dies ein entscheidender Vorteil.

NiZn vs. Nickel-Metallhydrid (NiMH) und Nickel-Cadmium (NiCd)
NiZn teilt sich die Nickel-basierte Kathode mit NiMH und NiCd, verwendet jedoch Zink anstelle von Metallhydrid oder Cadmium an der Anode. Dadurch ergibt sich eine höhere Nennspannung pro Zelle (1,6 V gegenüber 1,2 V), eine höhere Leistungsdichte und die Vermeidung von Toxizitätsproblemen, die mit Cadmium verbunden sind. Die Europäische Union hat Einschränkungen für cadmiumbasierte Batterien unterstützt, wodurch NiZn zu einer starken Alternative für Anwendungen wird, die zuvor auf NiCd angewiesen waren.

“Unsere Nickel-Zink-(NiZn)-Batterie ist darauf ausgelegt, hohe Leistung, überragende Sicherheit und eine lange Lebensdauer zu bieten – und ist damit eine ideale Lösung für USV-Systeme und industrielle Energiespeicher, bei denen Zuverlässigkeit und Leistung am wichtigsten sind.”

Ang Li , CEO in FFD POWER

Anwendungen: Von Unterhaltungselektronik bis hin zu missionskritischer Infrastruktur

Wiederaufladbare Verbraucherbatterien
Auf Verbraucherebene ist Nickel-Zink in standardisierten AA- und AAA-Formaten mit einer Nennspannung von 1,6 V erhältlich. Dies liegt näher an den 1,5 V von Einwegbatterien (Alkaline) als an den 1,2 V von NiMH-Akkus, wodurch NiZn besser für Geräte geeignet ist, die empfindlich auf Spannungsniveaus reagieren.

Industrielle und stationäre Energiespeicherung
Das bedeutendste Wachstum für die NiZn-Technologie liegt in industriellen Anwendungen. FFD POWER hat Nickel-Zink-Monoblock-Batterien mit 80 Ah (High-Rate) und 90 Ah (Ultra-High-Rate) auf den Markt gebracht, die jeweils 1,0 bis 1,2 kWh Energie pro Modul liefern. Diese Monoblock-Module sind für Entladeraten von über 10C und Laderaten von 2C ausgelegt und eignen sich daher für Hochleistungsanwendungen mit kurzer Dauer, einschließlich USV-Backup, Unterstützung des Netzbetriebs und Energiespeicherung für EV-Ladeinfrastruktur.

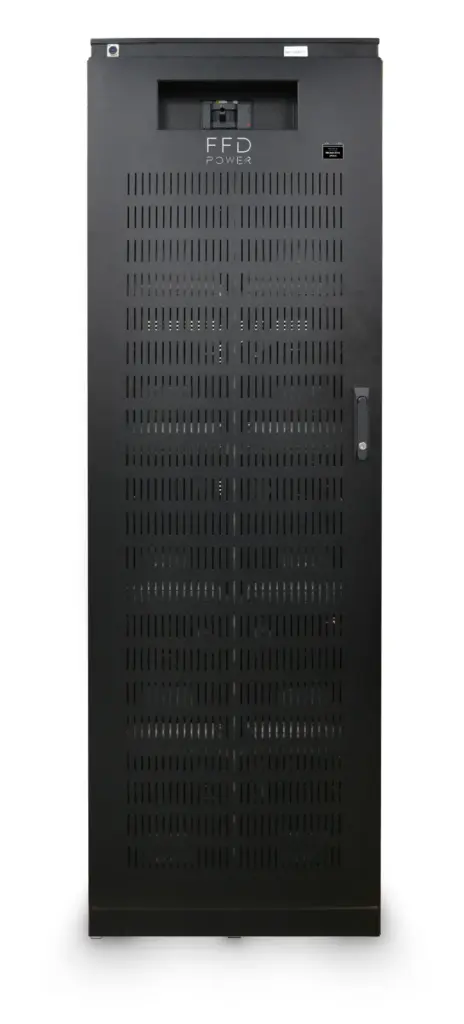

Diese Module sind in den FFD POWER BC Series USV-Batterieschrank integriert, der bis zu 39 Batterien in einer Einzelstrang-Konfiguration mit Nennspannungen von 481 Vdc, 494 Vdc oder 507 Vdc aufnehmen kann. Der Schrank bietet bis zu 39 kWh Energiespeicher mit einem maximalen Dauerentladestrom von 800 A. Er ist sowohl vorwärts- als auch rückwärtskompatibel mit USV-Wechselrichtern im Megawattbereich, sodass Rechenzentrumsbetreiber NiZn-Technologie einführen können, ohne ihre bestehende USV-Infrastruktur auszutauschen.

KI-Rechenzentren
Der Aufstieg von KI-Workloads hat eine neue Herausforderung für USV-Systeme geschaffen. GPU-Cluster können innerhalb von Millisekunden auf das 15-fache ihres Leerlaufverbrauchs ansteigen, manchmal mehrmals pro Sekunde. Der geringe Innenwiderstand und die hohe Entladefähigkeit von NiZn machen diese Technologie besonders geeignet, um diese dynamischen Leistungsanforderungen zu bewältigen. Aus diesem Grund hat FFD POWER den BC 2 AI-Schrank speziell für einen KI-optimierten Dual-Mode-Betrieb entwickelt.

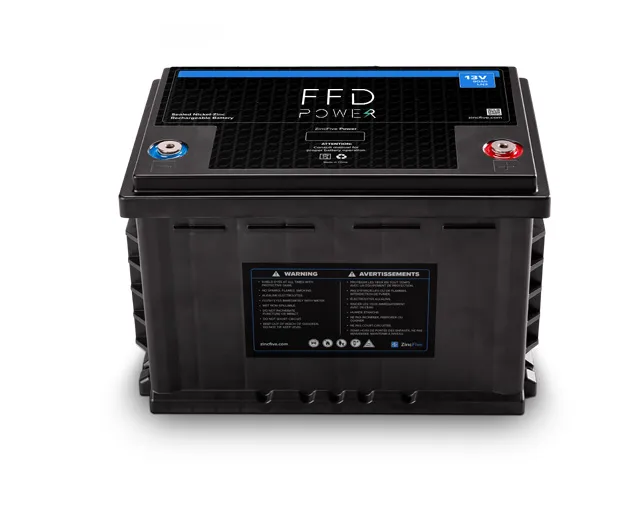

Ein genauerer Blick: Die Nickel-Zink-Monoblock-Batterie von FFD POWER

Um zu verstehen, wie moderne industrielle Nickel-Zink-Batterien in der Praxis aussehen, lohnt es sich, die Nickel-Zink-Monoblock-Batterie von FFD POWER im Detail zu betrachten. Sie ist der Baustein, der die USV-Batterieschränke von FFD POWER antreibt, und stellt den Stand der Technik im NiZn-Zellendesign für stationäre Energiespeicherung dar. FFD POWER bietet zwei Varianten an — die Z5 13-80 H S F (High-Rate) und die Z5 13-90 U S F (Ultra-High-Rate) —, die jeweils für unterschiedliche Leistungs- und Energieprofile optimiert sind.

Die vollständigen Spezifikationen sind in der folgenden Tabelle aufgeführt. Alle Angaben gelten bei 25 °C, sofern nicht anders angegeben, und können sich ändern.

%%TABELLE-1%%

Einige Spezifikationen verdienen besondere Aufmerksamkeit. Die Blei-Säure-Äquivalentbewertung von 250 Ah (C10) bei einer Entladerate von 80 A bedeutet, dass jeder NiZn-Monoblock eine Blei-Säure-Batterie ersetzt, die mehr als dreimal so groß und schwer ist. Dies bildet die praktische Grundlage für den Vorteil der Leistungsdichte von NiZn.

Die Zyklenlebensdauer – von 500 Vollzyklen bis zu 250.000 flachen Zyklen – zeigt die Vielseitigkeit dieser Chemie über unterschiedliche USV-Betriebszyklen hinweg, von tiefen Entladungen bei längeren Ausfällen bis hin zu häufigem Mikro-Zyklieren, wie es bei KI-Rechenzentrums-Workloads erforderlich ist.

Der breite Entladestrombereich (40 A bis 1.200 A für die Ultra-High-Rate-Variante) und die extrem niedrige Impedanz machen diese Module besonders leistungsfähig in Anwendungen mit hoher Rate und kurzer Dauer, bei denen die Batterie innerhalb von Millisekunden nach einem Netzausfall maximale Leistung liefern muss. Dies ist der zentrale ingenieurtechnische Vorteil, der die gesamte Produktlinie von FFD POWER untermauert.

Sicherheit und Zertifizierungen

Sicherheit ist im Rechenzentrumsbereich wohl der wichtigste Unterscheidungsfaktor der Nickel-Zink-Technologie. Zu den wichtigsten Zertifizierungen und Sicherheitsmerkmalen gehören:

• UL 9540A: NiZn-Zellen wurden getestet, ohne dass auf Zellebene ein thermisches Durchgehen auftrat
• UL 1778: Zertifizierung auf Schaltschrankebene für USV-Systeme
• UL 1989 und CAN/CSA-C22.2 Nr. 60896-21:17: Zertifizierungen für Batteriemodule
• IEC 62040-1 und IEC 62040-2: Internationale USV-Standards
• CE- und RoHS-Konformität
• IBC 2018 Erdbebennorm: Entscheidend für Rechenzentren in erdbebengefährdeten Regionen
• Keine Transportbeschränkungen: NiZn-Batterien werden von DOT, ICAO, IATA und IMDG als Trockenbatterien eingestuft

Das Fehlen eines Risikos für thermisches Durchgehen vereinfacht auch das Anlagendesign erheblich. Im Gegensatz zu Lithium-Ionen-Installationen, die Luftabstände zwischen Schränken, spezielle Brandschutzsysteme und Energiebegrenzungen gemäß NFPA 855 erfordern können, können NiZn-Systeme mit standardmäßiger Brandschutzinfrastruktur betrieben werden.

Nachhaltigkeit und Recyclingfähigkeit

Nickel und Zink sind beide in der Erdkruste weit verbreitete Elemente und werden über etablierte industrielle Prozesse umfassend recycelt. NiZn-Batterien enthalten kein Quecksilber, Blei oder Cadmium. Der wässrige Elektrolyt ist im Vergleich zu den in Lithium-Ionen-Zellen verwendeten organischen Lösungsmitteln ungiftig.

Der CO₂-Fußabdruck einer Nickel-Zink-Batterie über den gesamten Lebenszyklus hinweg ist deutlich geringer als der von Blei-Säure- oder Lithium-Ionen-Alternativen. Für Betreiber von Rechenzentren, die zunehmend unter Druck stehen, Nachhaltigkeits- und ESG-Ziele zu erreichen, ist dies ein wichtiger Faktor neben Leistung und Kosten.

Die Zukunft der Nickel-Zink-Batterietechnologie

Der Markt für Nickel-Zink-Batterien wird voraussichtlich bis 2030 mit einer durchschnittlichen jährlichen Wachstumsrate von über 24 % wachsen, angetrieben durch die steigende Nachfrage nach sicheren, leistungsstarken Energiespeichern in Rechenzentren, der Netzinfrastruktur und industriellen Anwendungen. Große UPS-Hersteller haben bereits NiZn-Batterieoptionen in ihre Produktlinien integriert, was zeigt, dass die Technologie den Übergang von der frühen Einführung zur Mainstream-Infrastruktur geschafft hat.

Da Rechenzentren weiter wachsen, um KI-, Cloud-Computing- und Edge-Computing-Workloads zu unterstützen, wird der Bedarf an Batteriesystemen, die Sicherheit, Leistungsdichte und Zuverlässigkeit kombinieren, weiter zunehmen. Die Nickel-Zink-Technologie ist in einzigartiger Weise positioniert, um diese Anforderungen zu erfüllen.

Fazit

Eine Nickel-Zink-Batterie ist ein wiederaufladbares Energiespeichergerät, das Nickel- und Zinkelektroden mit einem sicheren, wasserbasierten alkalischen Elektrolyten verwendet. Die Technologie bietet eine hohe Leistungsdichte, kein Risiko eines thermischen Durchgehens, einen weiten Betriebstemperaturbereich, eine lange Lebensdauer sowie starke Nachhaltigkeitseigenschaften.

Ganz gleich, ob Sie ein Facility-Manager sind, der UPS-Batterieoptionen bewertet, ein Ingenieur, der eine geschäftskritische Rechenzentrumsinfrastruktur entwirft, oder einfach jemand, der sich für Batterietechnologie interessiert – Nickel-Zink stellt eine überzeugende Alternative zu etablierten Blei-Säure- und Lithium-Ionen-Technologien dar.
